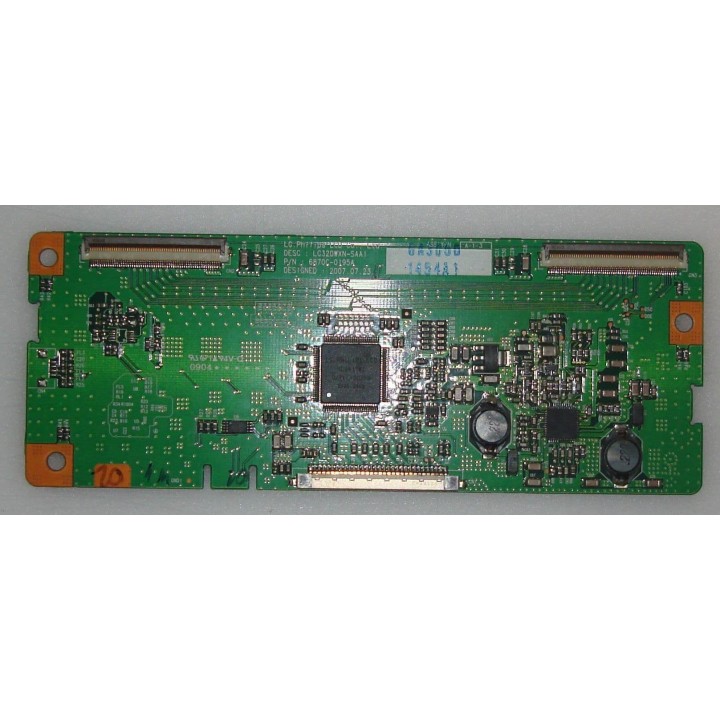

La placa TCON (Timer Control Board) con código LC320WXN-SAA1 es un componente original diseñado para paneles LCD LG de 32 pulgadas. La nomenclatura LC320WXN indica el modelo del panel, siendo LC320WXN una serie muy común de paneles LG de 32 pulgadas utilizados en televisores de múltiples marcas como LG, Philips, Sony, Toshiba y otros ensambladores. El sufijo SAA1 identifica la versión específica de la placa TCON. Su función principal es recibir la señal de video procedente de la placa main, procesarla y enviar las órdenes adecuadas a los drivers de fila y columna del panel. Cuando esta placa falla, la imagen se distorsiona gravemente.
Síntomas típicos de una placa TCON averiada:
- La imagen se congela por completo a los pocos segundos de encender el televisor, mientras el audio sigue funcionando correctamente.
- Aparición de líneas o bandas verticales u horizontales fijas que no desaparecen al cambiar de canal o entrada.
- Efecto espejo: la imagen aparece duplicada en horizontal o vertical, o incluso invertida.
- Media pantalla completamente en negro o con imagen estática, mientras la otra mitad muestra contenido normal.
- Colores distorsionados, sombras anormales, degradados extraños o cuadros de colores.
- Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague.
- Imagen que se ve correcta pero se congela al mostrar el logo del fabricante.
Características técnicas de la placa LC320WXN-SAA1:
- Código de referencia: LC320WXN-SAA1
- Tipo: Placa TCON (Timer Control Board)
- Panel compatible: LC320WXN (LG Display de 32 pulgadas)
- Conectores: entrada LVDS estándar (30/51 pines) y salidas a source y gate drivers
- Formato: PCB compacta con componentes SMD
- Voltaje de alimentación típico: 12V
Instalación paso a paso:
1. Desconecta el televisor de la red eléctrica y espera unos minutos para que se descarguen los condensadores.
2. Retira con cuidado la tapa trasera del televisor utilizando el destornillador adecuado.
3. Localiza la placa TCON. Generalmente está situada en la parte central inferior del panel, conectada mediante flexibles planos FFC (Flat Flexible Cable).
4. Desconecta los flexibles presionando suavemente las pestañas de bloqueo laterales hacia arriba o hacia fuera. No tires de los cables.
5. Retira los tornillos que fijan la placa defectuosa a la estructura metálica.
6. Extrae la placa vieja y coloca la nueva placa LC320WXN-SAA1 en la misma posición.
7. Vuelve a conectar todos los flexibles, asegurándote de que queden completamente insertados y que las pestañas de bloqueo hagan clic.
8. Fija la placa con los tornillos, recoloca la tapa trasera y prueba el televisor.
Recomendaciones importantes:
- Utiliza siempre una pulsera antiestática o descarga tu cuerpo tocando una superficie metálica conectada a tierra antes de manipular la placa.
- Manipula los flexibles FFC por los bordes laterales, nunca toques los contactos dorados con los dedos.
- Antes de comprar, verifica que la etiqueta de tu panel sea LC320WXN o compatible. Si tienes dudas, envíanos una foto.
- Si tras el reemplazo el problema persiste, el fallo podría estar en el panel LCD o en la placa main.
- Este panel es muy común en televisores de 32 pulgadas de finales de los 2000 y principios de los 2010.
