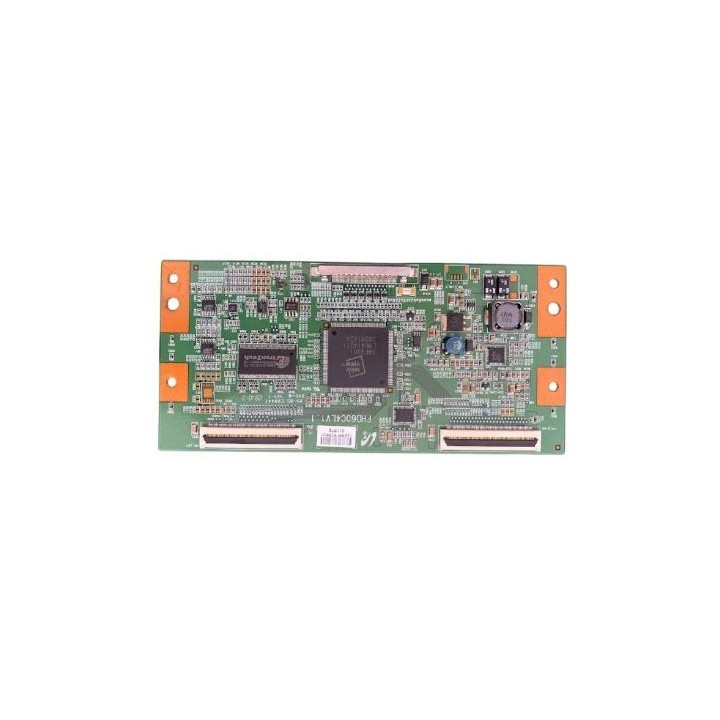

La placa TCON (Timer Control Board) con código FHD60C4LV1.0 es un componente esencial para la correcta reproducción de la imagen en televisores LCD Full HD de 60 pulgadas y paneles compatibles. Este modelo pertenece a la familia de placas TCON diseñadas específicamente para resolución 1080p en paneles de gran tamaño. La nomenclatura FHD60C4LV1.0 indica: "FHD" para Full HD, "60" para 60 pulgadas, "C4" para la serie de chipset, y "LV1.0" para la revisión de voltaje/versión 1.0. Es común en televisores de marcas como LG, Philips, Vizio y otros ensambladores. Su función principal es recibir la señal de video procedente de la placa main, procesarla y enviar las órdenes adecuadas a los drivers de fila y columna del panel. Cuando esta placa falla, la imagen se distorsiona gravemente.
Síntomas típicos de una placa TCON averiada:
- La imagen se congela por completo a los pocos segundos de encender el televisor, mientras el audio sigue funcionando correctamente.
- Aparición de líneas o bandas verticales u horizontales fijas que no desaparecen al cambiar de canal o entrada.
- Efecto espejo: la imagen aparece duplicada en horizontal o vertical, o incluso invertida.
- Media pantalla completamente en negro o con imagen estática, mientras la otra mitad muestra contenido normal.
- Colores distorsionados, sombras anormales, degradados extraños o cuadros de colores.
- Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague.
- Imagen que se ve correcta pero se congela al mostrar el logo del fabricante.
Características técnicas de la placa FHD60C4LV1.0:
- Código de referencia: FHD60C4LV1.0
- Tipo: Placa TCON (Timer Control Board)
- Resolución compatible: Full HD (1920x1080)
- Compatibilidad: paneles de 60 pulgadas Full HD (verificar modelo exacto)
- Conectores: entrada LVDS estándar y salidas a source y gate drivers
- Formato: PCB de alta densidad con componentes SMD
- Voltaje de alimentación típico: 12V
- Revisión: LV1.0
Instalación paso a paso:
1. Desconecta el televisor de la red eléctrica y espera unos minutos para que se descarguen los condensadores.
2. Retira con cuidado la tapa trasera del televisor utilizando el destornillador adecuado.
3. Localiza la placa TCON. Generalmente está situada en la parte central inferior del panel, conectada mediante flexibles planos FFC (Flat Flexible Cable).
4. Desconecta los flexibles presionando suavemente las pestañas de bloqueo laterales hacia arriba o hacia fuera. No tires de los cables.
5. Retira los tornillos que fijan la placa defectuosa a la estructura metálica.
6. Extrae la placa vieja y coloca la nueva placa FHD60C4LV1.0 en la misma posición.
7. Vuelve a conectar todos los flexibles, asegurándote de que queden completamente insertados y que las pestañas de bloqueo hagan clic.
8. Fija la placa con los tornillos, recoloca la tapa trasera y prueba el televisor.
Recomendaciones importantes:
- Utiliza siempre una pulsera antiestática o descarga tu cuerpo tocando una superficie metálica conectada a tierra antes de manipular la placa.
- Manipula los flexibles FFC por los bordes laterales, nunca toques los contactos dorados con los dedos.
- Antes de comprar, verifica que el número de placa coincida exactamente con el tuyo. Si tienes dudas, envíanos una foto de tu placa original y la etiqueta del panel.
- Si tras el reemplazo el problema persiste, el fallo podría estar en el panel LCD o en la placa main.
- En televisores de 60 pulgadas Full HD, es recomendable revisar también los flexibles que van del TCON al panel.
Compra con total confianza. Ofrecemos garantía de funcionamiento, envíos rápidos y asesoramiento técnico personalizado para asegurar que esta placa FHD60C4LV1.0 es compatible con tu modelo de televisor antes de realizar el pedido.
