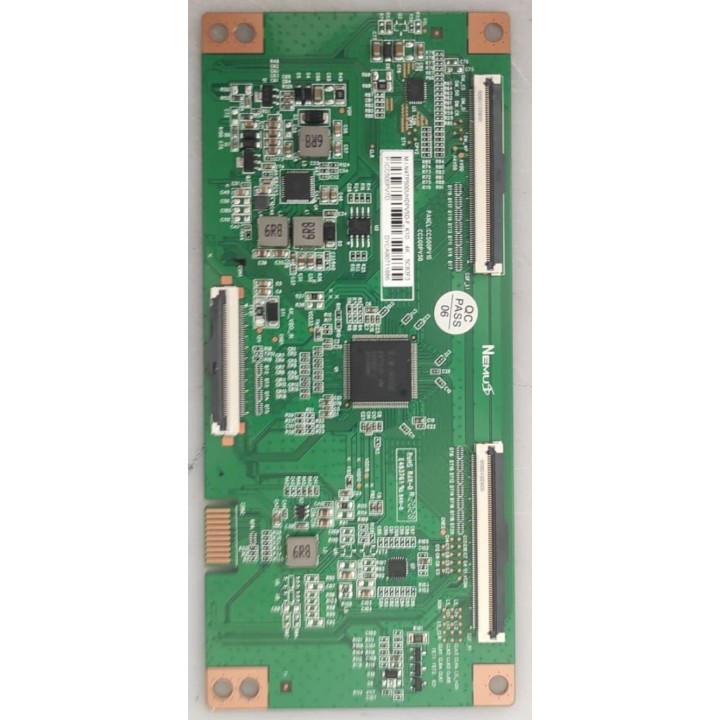

Esta placa TCON (Timer Control Board) es un componente de alta calidad diseñado para paneles LCD 4K de 50 pulgadas. Los códigos CC500PV7D y N4TP500UHDPV5D-F_K1D son referencias de fabricantes chinos como TCL, Hisense o Skyworth para placas TCON 4K. Esta placa es compatible con paneles de 50 pulgadas con resolución 4K UHD (3840x2160), utilizada en televisores de gama media y alta de los años 2018-2022. La placa incluye el chipset necesario para procesar señales 4K a 60Hz con soporte HDR. Su función principal es recibir la señal de video procedente de la placa main, procesarla y enviar las órdenes adecuadas a los drivers de fila y columna del panel. Cuando esta placa falla, la imagen se distorsiona gravemente.
Síntomas típicos de una placa TCON averiada:
- La imagen se congela por completo a los pocos segundos de encender el televisor, mientras el audio sigue funcionando correctamente.
- Aparición de líneas o bandas verticales u horizontales fijas que no desaparecen al cambiar de canal o entrada.
- Efecto espejo: la imagen aparece duplicada en horizontal o vertical, o incluso invertida.
- Media pantalla completamente en negro o con imagen estática, mientras la otra mitad muestra contenido normal.
- Colores distorsionados, sombras anormales, degradados extraños o cuadros de colores.
- Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague.
- Imagen que se ve correcta pero se congela al mostrar el logo del fabricante.
Características técnicas:
- Códigos de referencia: CC500PV7D / N4TP500UHDPV5D-F_K1D
- Tipo: Placa TCON (Timer Control Board)
- Resolución compatible: 4K UHD (3840x2160)
- Compatibilidad: paneles de 50 pulgadas 4K
- Conectores: entrada V-by-One / LVDS y salidas a source y gate drivers
- Formato: PCB de alta densidad con componentes SMD
- Voltaje de alimentación típico: 12V
Instalación paso a paso:
1. Desconecta el televisor de la red eléctrica y espera unos minutos.
2. Retira la tapa trasera del televisor.
3. Localiza la placa TCON, generalmente en la parte central inferior del panel.
4. Desconecta los flexibles FFC presionando las pestañas de bloqueo.
5. Retira los tornillos que fijan la placa defectuosa.
6. Extrae la placa vieja y coloca la nueva placa.
7. Vuelve a conectar todos los flexibles correctamente.
8. Fija la placa con tornillos, recoloca la tapa y prueba el televisor.
Recomendaciones importantes:
- Utiliza siempre pulsera antiestática antes de manipular la placa.
- Manipula los flexibles FFC por los bordes, sin tocar contactos dorados.
- Verifica que los códigos coincidan exactamente con tu placa original.
- Si el problema persiste tras el reemplazo, verifica la placa main o el panel.
