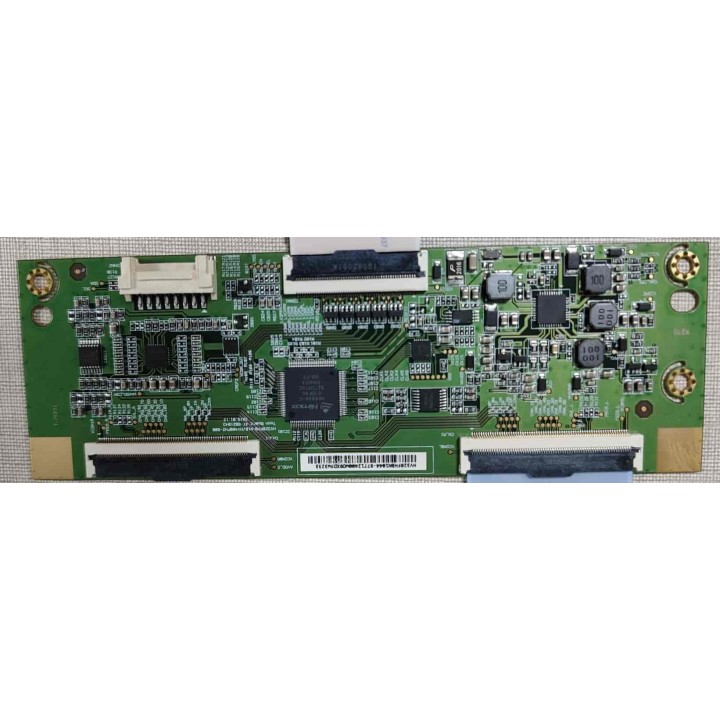

Esta placa TCON (Timer Control Board) es un componente original diseñado específicamente para el televisor Samsung UN32J5205AF de 32 pulgadas. El código E361035 es el número de pieza de fábrica para esta placa TCON. Este modelo de televisor es un Samsung LED de 32 pulgadas con resolución 720p (HD Ready) de la serie J5205, fabricado alrededor de 2015-2016. La placa TCON es responsable de procesar la señal de video y controlar los drivers de columna del panel LCD. Cuando falla, aparecen síntomas como imagen congelada, líneas verticales, efecto espejo o media pantalla negra. Su función principal es recibir la señal de video procedente de la placa main, procesarla y enviar las órdenes adecuadas a los drivers de fila y columna del panel. Reemplazar esta placa TCON suele resolver estos problemas de imagen.
Síntomas típicos de una placa TCON averiada:
- La imagen se congela por completo a los pocos segundos de encender el televisor, mientras el audio sigue funcionando correctamente.
- Aparición de líneas o bandas verticales u horizontales fijas que no desaparecen al cambiar de canal o entrada.
- Efecto espejo: la imagen aparece duplicada en horizontal o vertical, o incluso invertida.
- Media pantalla completamente en negro o con imagen estática, mientras la otra mitad muestra contenido normal.
- Colores distorsionados, sombras anormales, degradados extraños o cuadros de colores.
- Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague.
Características técnicas de la placa TCON para UN32J5205AF E361035:
- Código de referencia: E361035
- Modelo de TV compatible: Samsung UN32J5205AF
- Tamaño de pantalla: 32 pulgadas
- Resolución: 720p HD Ready (1366x768)
- Tipo: Placa TCON (Timer Control Board)
- Conectores: LVDS estándar
- Voltaje de alimentación: 12V
Instalación paso a paso:
1. Desconecta el televisor de la red eléctrica y espera unos minutos.
2. Retira la tapa trasera del televisor Samsung UN32J5205AF.
3. Localiza la placa TCON, generalmente en la parte central inferior del panel.
4. Desconecta los flexibles FFC presionando las pestañas de bloqueo.
5. Retira los tornillos que fijan la placa defectuosa.
6. Extrae la placa vieja y coloca la nueva placa E361035.
7. Vuelve a conectar todos los flexibles correctamente.
8. Fija la placa con tornillos y vuelve a montar la tapa trasera.
Recomendaciones importantes:
- Utiliza siempre una pulsera antiestática antes de manipular la placa.
- Manipula los flexibles FFC por los bordes, sin tocar los contactos dorados.
- Antes de comprar, verifica el código de tu placa original (debe ser E361035).
- Si tras el reemplazo el problema persiste, verifica la placa main o el panel.
