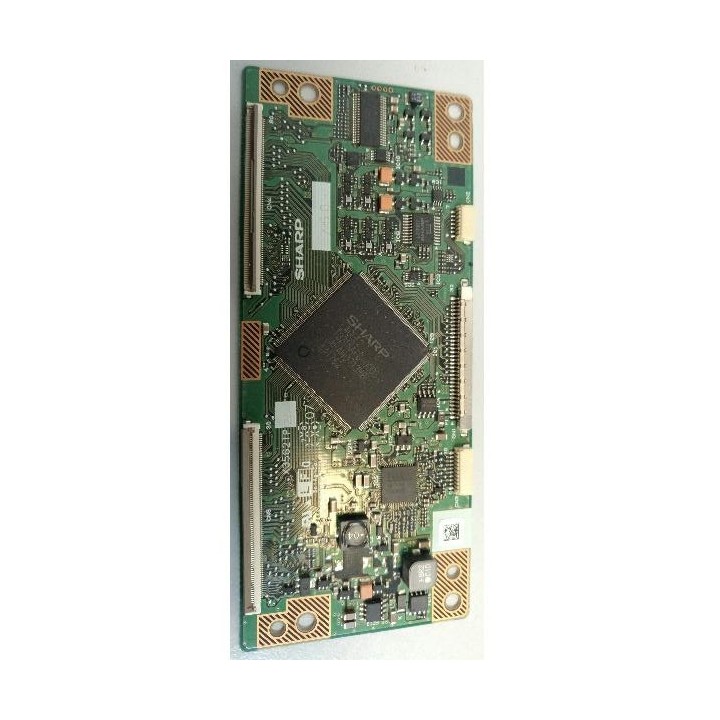

Placa TCON X3562TP TV

La placa TCON (Timer Control Board) con código X3562TP es un componente esencial para la correcta reproducción de la imagen en televisores LCD. Este modelo presenta una nomenclatura corta que sugiere compatibilidad con paneles de tamaño mediano, probablemente entre 32 y 42 pulgadas. Es común en televisores de marcas como Samsung, LG o ensambladores genéricos. La nomenclatura X3562TP puede indicar un chipset específico de fabricantes como Novatek o Himax, muy utilizado en placas TCON para resoluciones HD o Full HD. Su función principal es recibir la señal de video procedente de la placa main, procesarla y enviar las órdenes adecuadas a los drivers de fila y columna del panel. Cuando esta placa falla, la imagen se distorsiona gravemente. Síntomas típicos de una placa TCON averiada: - La imagen se congela por completo a los pocos segundos de encender el televisor, mientras el audio sigue funcionando correctamente. - Aparición de líneas o bandas verticales u horizontales fijas que no desaparecen al cambiar de canal o entrada. - Efecto espejo: la imagen aparece duplicada en horizontal o vertical, o incluso invertida. - Media pantalla completamente en negro o con imagen estática, mientras la otra mitad muestra contenido normal. - Colores distorsionados, sombras anormales, degradados extraños o cuadros de colores. - Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague. - Imagen que se ve correcta pero se congela al mostrar el logo del fabricante. Características técnicas de la placa X3562TP: - Código de referencia: X3562TP - Tipo: Placa TCON (Timer Control Board) - Compatibilidad: verificar modelo de panel antes de comprar (probable 32-42") - Conectores: entrada LVDS estándar y salidas a source y gate drivers - Formato: PCB compacta con componentes SMD - Voltaje de alimentación típico: 12V Instalación paso a paso: 1. Desconecta el televisor de la red eléctrica y espera unos minutos. 2. Retira con cuidado la tapa trasera del televisor. 3. Localiza la placa TCON, generalmente en la parte central inferior del panel. 4. Desconecta los flexibles FFC presionando las pestañas de bloqueo. 5. Retira los tornillos que fijan la placa defectuosa. 6. Extrae la placa vieja y coloca la nueva placa X3562TP. 7. Vuelve a conectar todos los flexibles asegurando su correcta inserción. 8. Fija la placa, recoloca la tapa y prueba el televisor. Recomendaciones importantes: - Utiliza siempre pulsera antiestática o descarga tu cuerpo. - Manipula los flexibles por los bordes, sin tocar contactos dorados. - Verifica que el número de placa coincida exactamente. Si dudas, envía foto. - Si el problema persiste, el fallo podría estar en el panel o la placa main. Compra con confianza. Ofrecemos garantía, envíos rápidos y asesoramiento técnico personalizado para verificar compatibilidad.
