La placa TCON (Timer Control Board) con código V260B1-C01 es un componente esencial para la correcta reproducción de la imagen en televisores LCD de 26 pulgadas y paneles compatibles. Este modelo pertenece a la familia de placas TCON diseñadas para paneles de tamaño pequeño-mediano, siendo muy común en televisores de marcas como Vizio, Philips o ensambladores genéricos. Su función principal es recibir la señal de video procedente de la placa main, procesarla y enviar las órdenes adecuadas a los drivers de fila y columna del panel. Cuando esta placa falla, la imagen se distorsiona gravemente.
Síntomas típicos de una placa TCON averiada:
- La imagen se congela por completo a los pocos segundos de encender el televisor, mientras el audio sigue funcionando correctamente.
- Aparición de líneas o bandas verticales u horizontales fijas que no desaparecen al cambiar de canal o entrada.
- Efecto espejo: la imagen aparece duplicada en horizontal o vertical, o incluso invertida.
- Media pantalla completamente en negro o con imagen estática, mientras la otra mitad muestra contenido normal.
- Colores distorsionados, sombras anormales, degradados extraños o cuadros de colores.
- Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague.

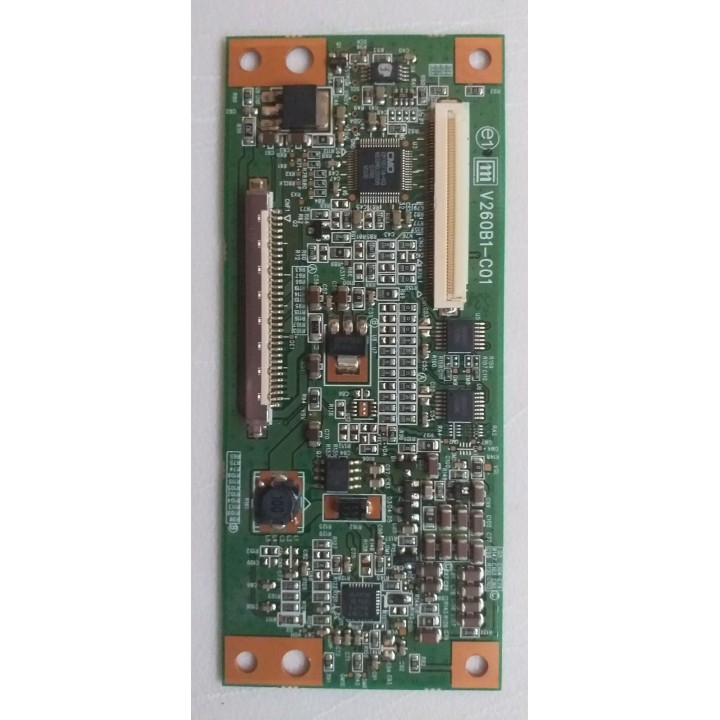

Características técnicas de la placa V260B1-C01:
- Código de referencia: V260B1-C01
- Tipo: Placa TCON (Timer Control Board)
- Compatibilidad: paneles de 26 pulgadas (verificar modelo exacto)
- Conectores: entrada LVDS estándar y salidas a source y gate drivers
- Formato: PCB compacta con componentes SMD
- Voltaje de alimentación típico: 12V
Instalación paso a paso:
1. Desconecta el televisor de la red eléctrica y espera unos minutos.
2. Retira la tapa trasera del televisor.
3. Localiza la placa TCON, generalmente situada en la parte central inferior del panel.
4. Desconecta los flexibles FFC presionando las pestañas de bloqueo.
5. Retira los tornillos que fijan la placa defectuosa.
6. Coloca la nueva placa V260B1-C01 en la misma posición.
7. Vuelve a conectar todos los flexibles asegurando su correcta inserción.
8. Fija la placa, recoloca la tapa y prueba el televisor.
Recomendaciones importantes:
- Utiliza pulsera antiestática o descarga tu cuerpo tocando una superficie metálica conectada a tierra.
- Manipula los flexibles por los bordes, sin tocar los contactos dorados.
- Verifica que el número de placa coincida exactamente con el tuyo. Si tienes dudas, envíanos una foto.
- Si el problema persiste, el fallo podría estar en el panel LCD o en la placa main.
