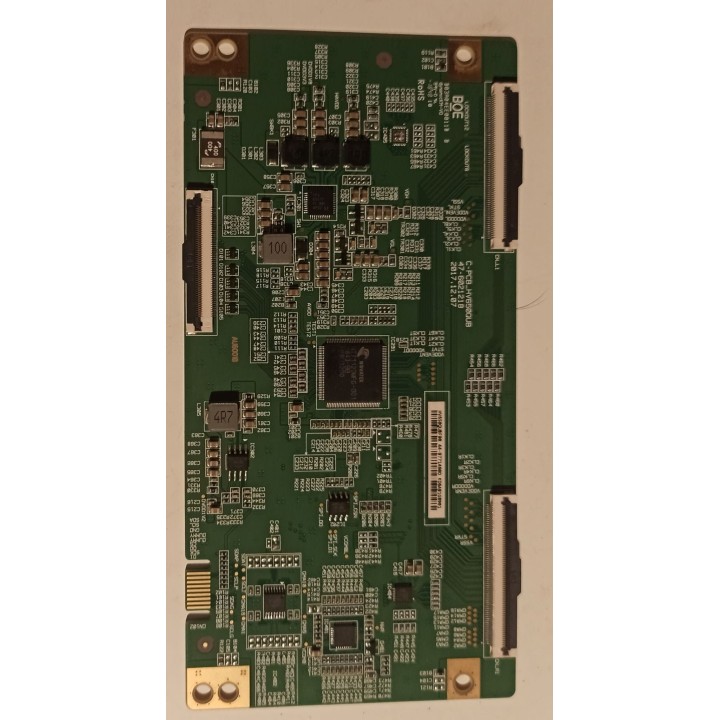

La placa TCON (Timer Control Board) con código C-PCB_HV650QUB es un componente electrónico crucial para el correcto funcionamiento de la imagen en televisores modernos. Su misión es transformar la señal de video procedente de la placa principal en órdenes precisas para los circuitos drivers que controlan cada píxel del panel LCD. Cuando esta placa se daña, los síntomas son inconfundibles y muy frustrantes para el usuario.
Síntomas típicos de una placa TCON averiada:
- Imagen que se congela por completo a los pocos segundos de encender el televisor, mientras el audio continúa funcionando con normalidad.
- Aparición de líneas o bandas verticales fijas de colores que no se mueven ni desaparecen al cambiar de canal.
- Efecto espejo: la imagen aparece duplicada en horizontal o invertida.
- Media pantalla completamente en negro o con imagen congelada, mientras la otra mitad muestra contenido correcto.
- Colores distorsionados, sombras anormales o degradados extraños.
- Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague.
Características técnicas de la placa C-PCB_HV650QUB:
- Código de referencia: C-PCB_HV650QUB
- Tipo: Placa TCON (Timer Control Board)
- Compatibilidad sugerida: paneles de 65 pulgadas (verificar modelo exacto)
- Conectores: entrada LVDS estándar y salidas a source y gate drivers
- Formato: PCB de alta densidad con componentes SMD
- Voltaje de alimentación típico: 12V
Instalación paso a paso:
1. Desconecta el televisor de la corriente eléctrica y espera al menos 5 minutos para que se descarguen los condensadores.
2. Retira con cuidado la tapa trasera del televisor utilizando el destornillador adecuado.
3. Localiza la placa TCON. Suele estar situada en la parte central inferior del panel, conectada mediante flexibles planos FFC (Flat Flexible Cable).
4. Desconecta los flexibles presionando suavemente las pestañas de bloqueo laterales hacia arriba o hacia fuera. No tires de los cables.
5. Retira los tornillos que fijan la placa defectuosa a la estructura metálica.
6. Extrae la placa vieja y coloca la nueva placa C-PCB_HV650QUB en la misma posición.
7. Vuelve a conectar todos los flexibles, asegurándote de que queden completamente insertados y que las pestañas de bloqueo hagan clic.
8. Fija la placa con los tornillos, recoloca la tapa trasera y prueba el televisor.
Recomendaciones importantes para el técnico:
- Utiliza siempre una pulsera antiestática o descarga tu cuerpo tocando una superficie metálica conectada a tierra antes de manipular la placa.
- Manipula los flexibles FFC por los bordes laterales, nunca toques los contactos dorados con los dedos.
- Antes de comprar, verifica que el número de placa coincida exactamente con el tuyo. Si tienes dudas, envíanos una foto de tu placa original y la etiqueta del panel.
- Si tras el reemplazo el problema persiste, el fallo podría estar en el panel LCD (especialmente en televisores de 65 pulgadas) o en la placa main.
- En paneles de gran tamaño como 65 pulgadas, es recomendable revisar también los flexibles que van del TCON al panel, ya que suelen dañarse con el calor.
Compra con total confianza. Ofrecemos garantía de funcionamiento, envíos rápidos y asesoramiento técnico personalizado para asegurar que esta placa C-PCB_HV650QUB es compatible con tu modelo de televisor antes de realizar el pedido.
