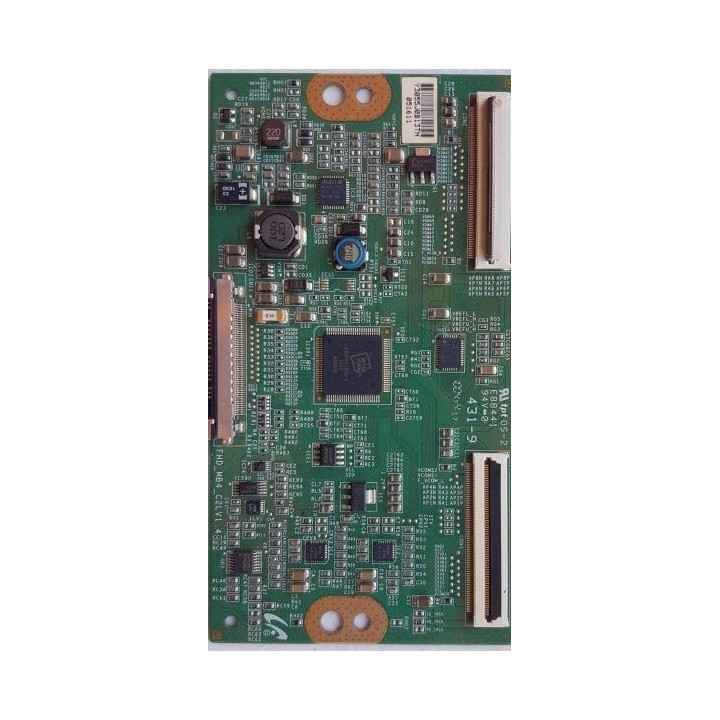

La placa TCON (Timer Control Board) con código FHD_MB4_C2LV1.4 es un componente fundamental para la correcta reproducción de imagen en televisores de alta definición. Su función principal es recibir la señal de video desde la placa main, procesarla y distribuirla ordenadamente a los circuitos drivers del panel LCD. Cuando esta placa falla, la imagen se distorsiona por completo o desaparece parcialmente.
Síntomas típicos de una placa TCON averiada:
- La imagen se congela a los pocos segundos de encender el televisor (el audio suele seguir funcionando correctamente).
- Aparición de líneas verticales u horizontales fijas que no desaparecen al cambiar de canal o entrada.
- Efecto espejo: la imagen se duplica o aparece invertida en horizontal o vertical.
- Media pantalla completamente en negro o con contenido congelado mientras la otra mitad funciona con normalidad.
- Colores distorsionados, sombras extrañas o degradados anormales.
- Parpadeo intermitente o pérdida total de imagen sin que el televisor se apague.
Características técnicas de la placa FHD_MB4_C2LV1.4:
- Código de referencia: FHD_MB4_C2LV1.4
- Tipo: Placa TCON (Timer Control Board)
- Resolución compatible: Full HD (1080p) en paneles LCD
- Conectores: entrada LVDS estándar y salidas a source/gate drivers
- Formato: PCB de tamaño reducido con componentes SMD
- Voltaje de alimentación típico: 12V
Instalación paso a paso:
1. Desconecta el televisor de la red eléctrica y espera unos minutos.
2. Retira la tapa trasera del televisor con un destornillador adecuado.
3. Localiza la placa TCON, generalmente situada cerca del centro inferior del panel, conectada mediante flexibles planos (FFC).
4. Desconecta con cuidado los flexibles presionando las pestañas laterales de bloqueo hacia arriba o hacia fuera.
5. Retira los tornillos que sujetan la placa defectuosa.
6. Instala la nueva placa FHD_MB4_C2LV1.4 en la misma posición.
7. Vuelve a conectar todos los flexibles asegurándote de que queden bien insertados y trabados.
8. Fija la placa con los tornillos, vuelve a colocar la tapa trasera y prueba el televisor.
Recomendaciones importantes para el técnico:
- Utiliza siempre una pulsera antiestática o descarga tu cuerpo tocando una superficie metálica conectada a tierra antes de manipular la placa.
- Manipula los flexibles FFC por los bordes, nunca toques los contactos dorados.
- Antes de comprar, verifica que el número de placa coincida exactamente con el tuyo. Envía una foto si tienes dudas.
- Si tras el reemplazo el problema persiste, el fallo podría estar en el panel LCD o en la placa main.
Compra con garantía y asesoramiento técnico incluido. Ofrecemos envíos rápidos y atención personalizada para asegurar que esta placa FHD_MB4_C2LV1.4 es compatible con tu modelo de televisor.
